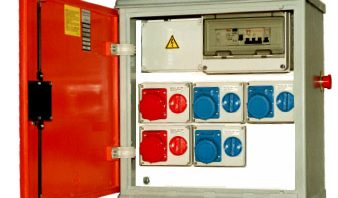

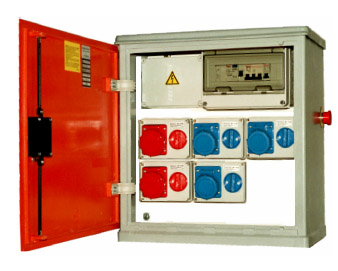

Quadri generali A.S.C. serie GE.EMS
Quadri generali da cantiere A.S.C. serie GE.EMS
Differenziale generale, prese interbloccate, pulsante di sgancio d’emergenza
Protezione: IP 55
Certificazione: A.S.C.
Marchio: CE
Contenitore in vetroresina conforme alla normativa C.E.I. EN 60592 / EN 60439-4
Autoestinguente ASTM D 635 UL 94
Antiurto UNI 60201/Cm° 6/8
Rigidità dielettrica UNI 4291 Kv/mm
Completo di staffe di fissaggio
Dimensioni: 560x540x300 mm.
Potere interruzione magnetotermici:
* ICn = 4,5 kA (CEI 23-3 IV ed.)
* ICu = 6 kA (CEI EN 60497.2)
Sensibilità interruttore differenziale 30 mA
come da normativa C.E.I. EN 60439-4 – CEI 17-13/4
Con presa pentapolare per la gru
Pulsante d’emergenza che interrompe il circuito di alimentazione e rimane bloccato fino al ripristino manuale dello stesso mediante rotazione. Il pulsante agisce su una bobina di sgancio dell’interruttore generale e che si riarma solamente dopo lo sblocco del pulsante stesso.
|
Articolo |
Protezioni |
Utenze |
| GE.EMS P5 41 |
1 Magnetotermico 1Nx16 A 1 Magnetotermico 3×16 A 1 Magnetotermico 4×32 A 1 Differenziale generale 4×63 A 0,03 A Pulsante d’emergenza e bobina di sgancio |
2 CEE 220V 16A 2P+T IP 67 1 CEE 380V 16A 3P+T IP 67 1 CEE 380V 32A 3P+N+T IP 67 |
| GE.EMS P5 42 |
1 Magnetotermico 1Nx16 A 1 Magnetotermico 3×16 A 1 Magnetotermico 4×32 A 1 Differenziale generale 4×63 A 0,03 A Pulsante d’emergenza e bobina di sgancio |
3 CEE 220V 16A 2P+T IP 6755 1 CEE 380V 16A 3P+T IP 67 1 CEE 380V 32A 3P+N+T IP 67 |
| GE.EMS P5 43 |
1 Magnetotermico 1Nx16 A 1 Magnetotermico 3×16 A 1 Magnetotermico 4×32 A 1 Differenziale generale 4×63 A 0,03 A Pulsante d’emergenza e bobina di sgancio |
2 CEE 220V 16A 2P+T IP 67 2 CEE 380V 16A 3P+T IP 67 1 CEE 380V 32A 3P+N+T IP 67 |
| GE.EMS P5 42.6 |
1 Magnetotermico 1Nx16 A 1 Magnetotermico 3×16 A 1 Magnetotermico 4×32 A 1 Differenziale generale 4×63 A 0,03 A Pulsante d’emergenza e bobina di sgancio |
3 CEE 220V 16A 2P+T IP 6755 2 CEE 380V 16A 3P+T IP 67 1 CEE 380V 32A 3P+N+T IP 67 |
