Il sistema costruttivo antisismico EMMEDUE
IL SISTEMA COSTRUTTIVO ANTISISMICO PIÙ DIFFUSO NEL MONDO

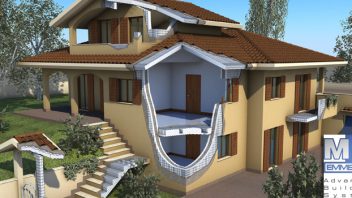

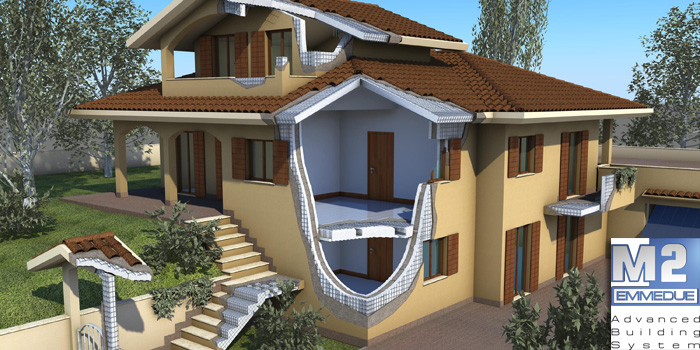

EMMEDUE® è un innovativo sistema costruttivo a pareti portanti, antisismico ed isolante con cui è possibile realizzare costruzioni sino a 20 piani, di qualunque tipologia edilizia o struttura architettonica, dalla più semplice alle più complessa.
L’idea che sta alla base di tale ingegnoso sistema costruttivo, apprezzato e utilizzato in tutto il mondo da oltre 30 anni, è la produzione industriale del pannello che poi va assemblato e gettato in opera mediante calcestruzzo proiettato.
La EMMEDUE® dispone di una gamma completa di elementi costruttivi: pareti portanti, solai, coperture, scale, divisori e tamponamenti. In tal modo gli edifici sono integralmente realizzabili con il nostro sistema costruttivo, permettendo di ottimizzare le fasi di fornitura, le tempistiche e le maestranze.
L’originalità e la paternità del Sistema EMMEDUE®, nonché il suo continuo sviluppo ed aggiornamento è stato sostenuto in tutti questi anni da una serie di brevetti, test e sperimentazioni effettuati in Italia ed all’estero sui pannelli e su prototipi, nonché da certificati ed omologazioni rilasciati da autorevoli istituti di numerosi Paesi del mondo. Inoltre, il sistema qualità della EMMEDUE®, è certificato secondo la norma UNI EN ISO 9001.
LE COMPONENTI
L’elemento base del sistema costruttivo è un pannello modulare costituito da due reti d’acciaio galvanizzato elettrosaldate, collegate tra di loro da connettori, con interposta una lastra di polistirene espanso opportunamente sagomata.
Le reti
La EMMEDUE, è produttrice qualificata di reti d’acciaio ad alta resistenza, formate da barre di diametro variabile da 2,5 a 5 mm.
Si possono fornire pannelli con reti di differenti diametri e caratteristiche geometriche.
Tutti i processi che intervengono nella fabbricazione degli elementi che compongono il sistema EMMEDUE sono sottoposti continuamente ai controlli che esige la normativa ISO.
L’Azienda possiede un laboratorio interno per l’esecuzione di prove sulle reti si sottopone ai controlli sulla qualità da parte di tecnici del Politecnico di Milano per l’emissione dei relativi certificati.
Il polistirene (EPS)
L’elemento base del sistema costruttivo è un pannello di polistirene espanso autoestinguente, opportunamente sagomato, che funge sia da cassero a perdere sia da strato isolante.
L’EPS (polistirene espanso sinterizzato) è composto da carbonio, idrogeno e per il 98% d’aria.Esso si realizza partendo dalla polimerizzazione dello stirene, monomero ricavato dal petrolio e presente anche in comuni alimenti ( es: frumento, fragole, carne, caffè). Quest’ultimo, prima di essere espanso, si presenta sotto forma di piccole perle trasparenti.
Lo spessore, la sagoma e la densità dell’anima di polistirene dei pannelli EMMEDUE® può variare in funzione delle necessità specifiche. La densità minima normalmente utilizzata è 15 kg/m³.
L’intonaco
I pannelli EMMEDUE® dopo essere posti in opera, sono ancorati e completati con l’applicazione di un betoncino su entrambi i lati. In tal modo si realizzano edifici a pareti portanti, costituiti da due lastre di calcestruzzo armato rese solidali da una fitta rete di connettori, con un’anima isolante.
Il pannello singolo EMMEDUE®
Come elemento portante viene completato applicando su ciascun lato uno strato di spritz-beton (acqua, cemento e sabbia) di resistenza caratteristica di almeno 25 Mpa, è costituito da un traliccio spaziale di acciaio che racchiude una lastra di polistirene espanso è completato in opera con betoncino.
Pannello ideale per pareti, tramezzi, divisori, tamponamenti, solai e coperture di edifici civili ed industriali
Uilizzato come struttura portante, per costruzioni fino a 4 piani, con applicazione di intonaco strutturale su entrambi i lati; per tramezzi, divisori e tamponamento, in edifici nuovi o da ristrutturare; per tamponamento e divisori in edifici industriali e commerciali di grandi dimensioni; come cassaforma a perdere isolante per coperture e solai di luci contenute, predisposto con o senza nervature pre-gettate.
Il pannello doppio ed i solai EMMEDUE®
Sono costituiti da due pannelli base, opportunamente sagomati e collegati tra loro da doppi connettori orizzontali che creano all’interno uno spazio da riempire con calcestruzzo di opportune caratteristiche e resistenza. , ottimo per pareti in c.a. quali muri portanti e controterra
Lo spessore del setto di calcestruzzo all’interno del “pannello doppio”, così come le caratteristiche del calcestruzzo stesso, saranno determinati in funzione delle esigenze strutturali.
Il pannello è infine completato con l’applicazione dell’intonaco esterno.
Il pannello doppio, fornito completo di armatura certificata da un Laboratorio Ufficiale nel rispetto della Legge 5/11/1971 n.1086 – D.M. 9/1/1996, rispetta le prescrizioni sulle strutture in cemento armato secondo l’EUROCODICE 2 (EC2)
Pannello Scala (BREVETTO ESCLUSIVO!!!)
Per una scala leggera resistente e veloce da realizzare.
E’ costituito da un blocco di polistirene espanso, sagomato in base alle esigenze progettuali, rivestito con due reti metalliche assemblate per cucitura con fili di acciaio saldati in elettrofusione.
Questo pannello, adeguatamente armato e completato con getto in opera negli appositi spazi, viene utilizzato per la realizzazione di rampe scale da completare esternamente con del tradizionale intonaco, piastrelle, o altro materiale.
Il pannello scala si caratterizza per l’agevole e veloce posa in opera, unita ad una particolare leggerezza e resistenza strutturale.
Qualora i pannelli non debbano svolgere una funzione portante, si applica un intonaco a base cementizia, anche premiscelato, per uno spessore di almeno 25mm.
