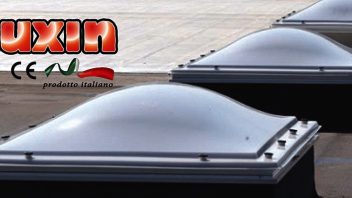

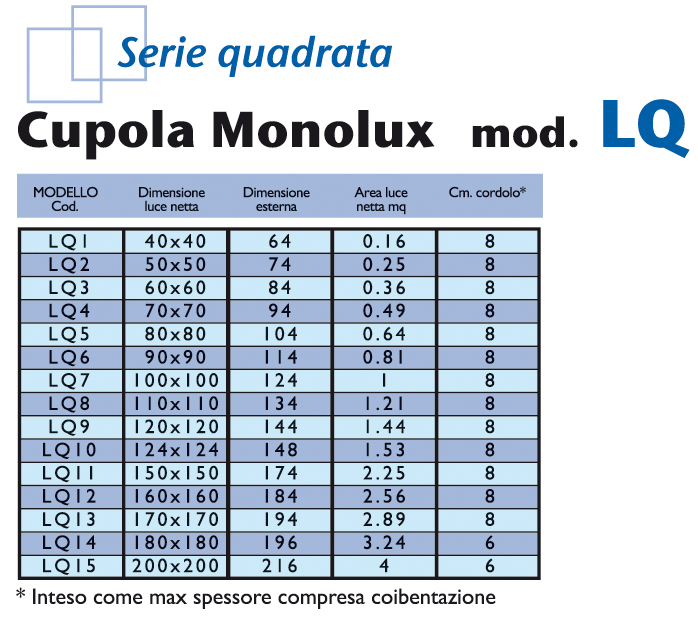

Cupola monolux serie quadrata modello LQ
La cupola monolux a base quadrata può essere realizzata in diversi materiali: policarbonato compatto PC a lastra semplice o doppia, metacrilato estruso PMMA a parete semplice o doppia, policarbonato alveolare pluriparete rinforzato. Assemblata in fase di fabbricazione viene fornita completa di guarnizioni in espansolene e viterie in acciaio zincato. In PC e PMMA può essere fornita trasparente (trasmissione luminosa 92% con illuminazione diretta – fascio di luce) oppure opal (trasmissione luminosa 50% parete semplice, 46% parete doppia in PC con protezione ai raggi U.V. e 68% parete semplice, 67% parete doppia in PMMA). Alla cupola si può abbinare, per renderla apribile, dispositivi di apertura manuali o elettrici. L’apertura manuale quadrata è costituita da telaio e controtelaio in alluminio estruso naturale lega UNI6060, assemblato per cinfrinatura, completo di guarnizione di tenuta, cerniere in alluminio, rivetti e viterie in acciaio inox. Il dispositivo di apertura può essere fornito con apertura a scrocco paer passo uomo oppure con vite senza fine. L’elemento scrocco in acciaio zincato, staffe di supporto in acciaio zincato e 2 molle a gas, può essere solo interno e viene attivato accedendo manualmente alla cupola. La vite senza fine (corsa mm 300) è azionabile con asta mobile con gancio (di lunghezze metri 2 – 2,5 – 3), staffe di supporto in alluminio anodizzato. L’apertura elettrica quadrata è costituita da telaio e controtelaio in alluminio estruso naturale lega UNI6060, assemblato per cinfrinatura, completo di guarnizione di tenuta, cerniere in alluminio, rivetti e viterie in acciaio inox. Il dispositivo di apertura è composto da motore elettrico 220v. Può essere fornito con motore a stelo 220v corsa mm 300 oppure con motore a cremagliera singolo o tandem 220v corsa mm 350. Staffe di supporto e regolazione in acciaio zincato.
